扩声系统中设备故障的判断与排除

发布日期:2018-08-27 浏览量:1545次

一、无声故障的判断与排除

(1)检查所有设备是否都已开启,各设备的音量控制钮是否都已调到合适位置,各通道开关是否已选通,检查各连接线是否已连接正确可靠。

(2)如还无声则需逐级检查,可以从后向前逐级检查,也可从前向后逐级检查,从前向后查时,首先用监听耳机检查信号是否已进入调音台,然后可以用电压表,万用表逐级检查,直至查出无声的一级,并判断是设备无输出,还是连线有问题,如确属设备故障,则应更换备用设备以救急,如果属于周边设备出现故障,在没有备用设备的情况下,可以直接将出故障的设备跳过,例如均衡器出现故障了,则可以将输入的均衡器的输入线插头拔出来,加到后一级设备的输入插座,如果是调音台的某一输入通道出现故障,则可以换一路输入通道,直到活动结束后再更换设备,如属连接线有问题,则在急用时先换备用线,然后有空时再修理设备的连接线,对于设备,如自己不熟悉设备内部结构原理时,不要轻易动手修理,以免小故障变成大故障。当用电容传声器时还应检查换向电源是否加上。

二、哼声大的判断与排除

哼声往往由于接地不良或不对,系统的设备不在同一路电网上,地电位严重相差引起的,其次连接线的屏蔽层脱焊,或屏蔽线接的不对,而形成地电流回路,也引起哼声大,所以应着重检查这些方面,必要时应加隔离用音频变压器,以便把前后级设备间的“地”段开,而信号仍然畅通,尤其是在两个系统之间相连接时,往往会由于两个系统不用同一电源而引起两个系统之间的地电位不同,有时甚至非常严重,从而产生明显的恨哼声,对这种原因引起的哼声非常容易判断,只要将两个系统之间的连接信号线插头从一个系统拔掉,哼声马上会消失,如果确认哼声是由于两个系统电源的地电位不同引起的哼声,这可以采取将两个系统的“地”隔离的方法,通常用加个隔离用音频变压器来达到目的,对隔离用音频变压器的技术要求是,一、二次绕组用同样规格的导线绕制,圈数比为1:1,输入阻抗和输出阻抗均为600欧,谐波失真≤1%,频率响应在40Hz~16kHz范围内优于±0.5db,功率不小于20mW。

三、削波失真的判断与排除

首先检查各设备上的削波指示灯是否亮着,如并未发现削波指示灯连续亮着,则可以选择系统靠中间的一台设备把音量降下来以判断是该设备的前面已有削波失真,还是在该设备后面才产生的削波失真,如此经不多几次调节音量控制器,即可判断削波来自哪一级,一般来说确实系信号过强引起的,消波则应在前级设备上就将音量电平降下来,如属设备故障(如设备类的工作,电源不正常或负反馈通路开路等)则必须更换设备。

四、声音小与干扰声的判断与排除

声音小往往是连接线问题居多,如连接线短路,插头插座配合不好,连线虚焊等,在判定连接线没有问题后再怀疑设备,检查是哪一台设备有了故障,然后更换设备。

如声音小还伴随声场严重不均匀则应考虑扬声器的相位是否接错。

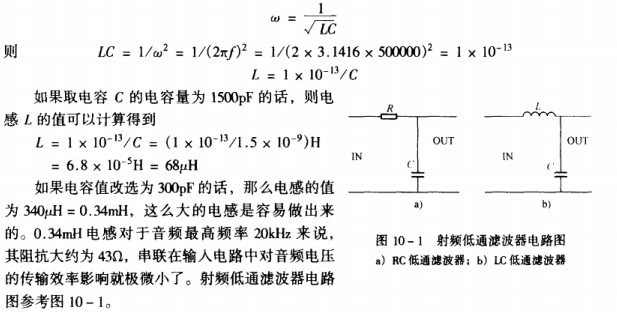

有时在一些地区的扩声系统中可以听到广播电台的声音或者其他干扰声,例如来自雷达的干扰声,由于这些地区的无线电波比较强,如果我们的扩声系统设计不是很到位的话,就可能将高频无线电高频干扰信号通过连接线接收进来,然后由于扩声设备的电路的非线性,将这些高频无线电信号进行解调,从而产生音频干扰信号,最后在扬声器系统中播放出来,解决这个问题的首要方法是在系统设计时注意采用平衡连接到功率放大器输入端为止的所有音频线,都应该采用屏蔽性能良好的音频电缆,并且连接线的长度不要太长,接地良好,在这些措施都到位的情况下,还有干扰信号出现时,则应该考虑加入射频滤波器,考虑到广播调频中波的最低载波频率是535kHz。所以建议射频低通滤波器的-3db频率选在500kHz,这样比音频最高频率20kHz高了25倍,不至于影响音频信号的传输,当然比500kHz频率再低一些也不是不可以,但是起码要在200kHz以上,可以用RC构成阻容低通滤波器,也可以用LC构成滤波器,将低通滤波器接在调音台的输入端,尤其是小信号音源与调音台相连接的输入口,根据滤波器理论,当用RC滤波器时,计算公式为:

可以先选定电阻R的值,然后计算出电容C的值,电阻值不易选的太大,因为电阻是串联在输入电路中的,如果电阻值太大,那么相当于增大了信号源的内阻,使电压信号传输系数明显减小,当然电阻值也不能选得太小,因为电阻值选的太小的话,电容值就要选的太大了,例如选电阻值为1000欧,则:

当选电阻值为200欧时,则电容量为1590pF。

如果采用LC低通滤波器的话,电感L串联在输入电路中,由于电感在低频时的感抗值非常小,也就是在20kHz时的感抗值比500kHz时的感抗值小25倍,或者说500kHz时的感抗值是20kHz时的感抗值的25倍,所以在音频时对电压信号的传输系数减小程度很小。

五、系统故障检查采用的方法

(1)替代法。可用不同节目源从不同通道进入调音台以判断是调音台及其以后设备故障,还是某台节目源设备的故障,又如,可用副音箱通道代替主音箱通道。

(2)超越法。这种方法可以从后级设备向前进设备逐级检查,例如,用一台音源设备直接输入到功率放大器,如正常则再往前推一级设备,如此可以较快的判断是哪一台设备出故障。

(3)交换法。可将甲设备与乙设备交换一下通道以便判断是设备输出有问题,还是下一级设备的通道输入有问题。
